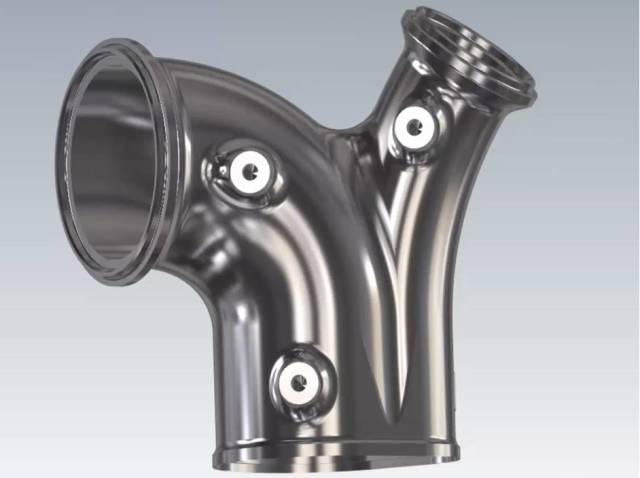

使用CNC加工如下图航空管件
材料为6061-T6 航空铝
如何去搞定呢?
▼
CNC工程师按如下工艺进行....
使用一整块航空铝料进行加工,
材料去除率达到 96%
▼

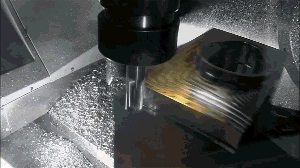

使用优化动态粗切刀路,
在25分钟内完成外形开粗
▼
切削参数:
?12,000 RPM (1570 SFM)
?300 IPM (0.0083 FPT)
?40% 步进量, 0.625英寸切深

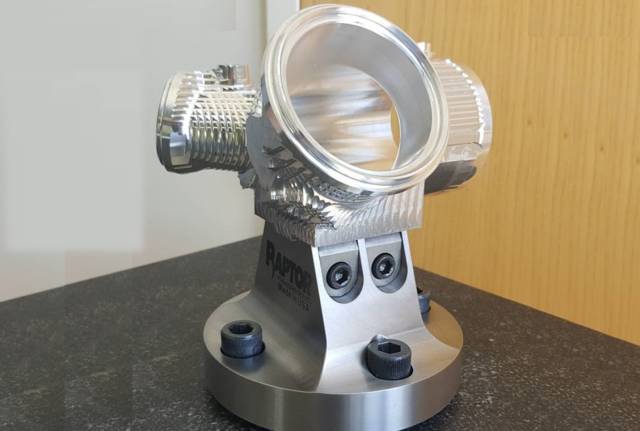

第一次装夹如下
▼

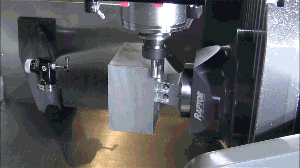

第二次装夹

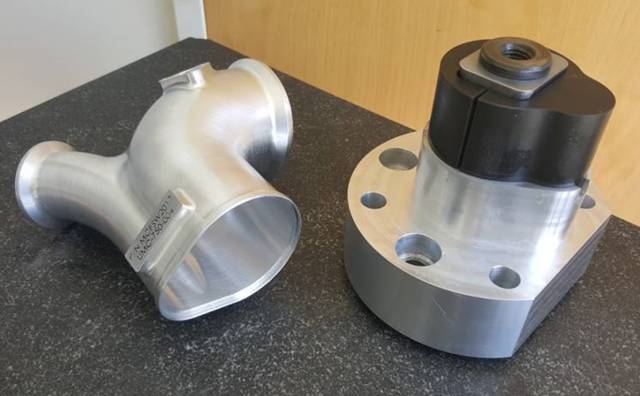

巧妙的使用定制内衬夹具进行工艺优化
▼

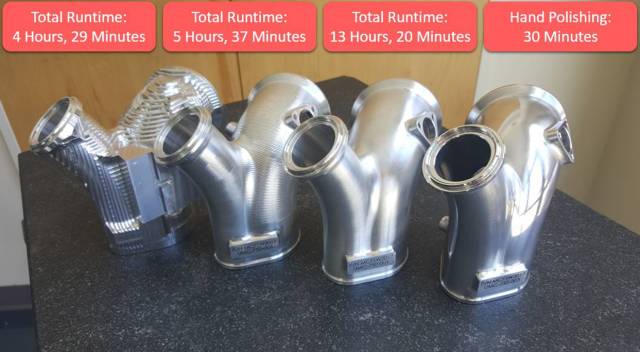

使用多轴刀路进行五轴联动加工:
?半精加工
沿曲线加工步进量:0.030英寸
?精加工
沿曲线加工步进量:0.0035英寸
▼
使用通道专家模块
配合棒棒糖铣刀
进行管件内部的残料去除及精修
▼

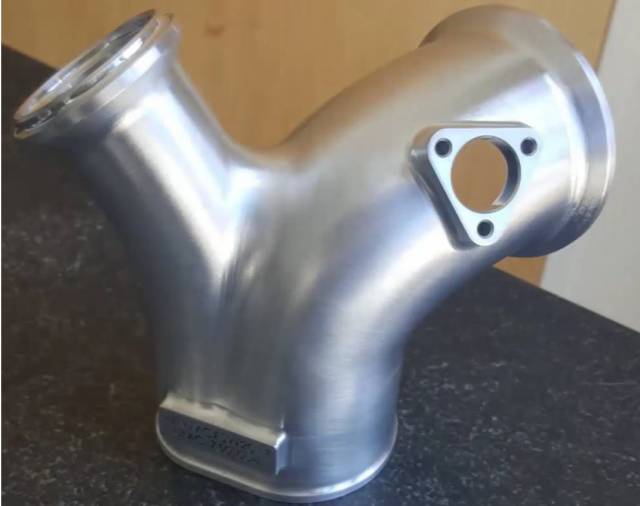

成品
▼
